水泥磨/原料磨

发布日期:2018/8/6 14:55:30    关注次数:1546

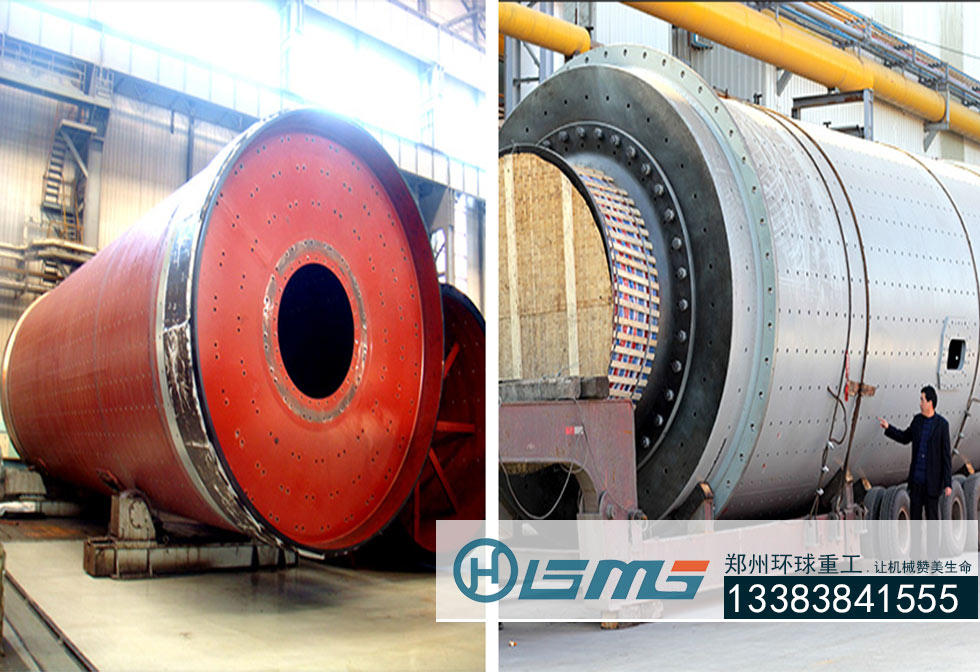

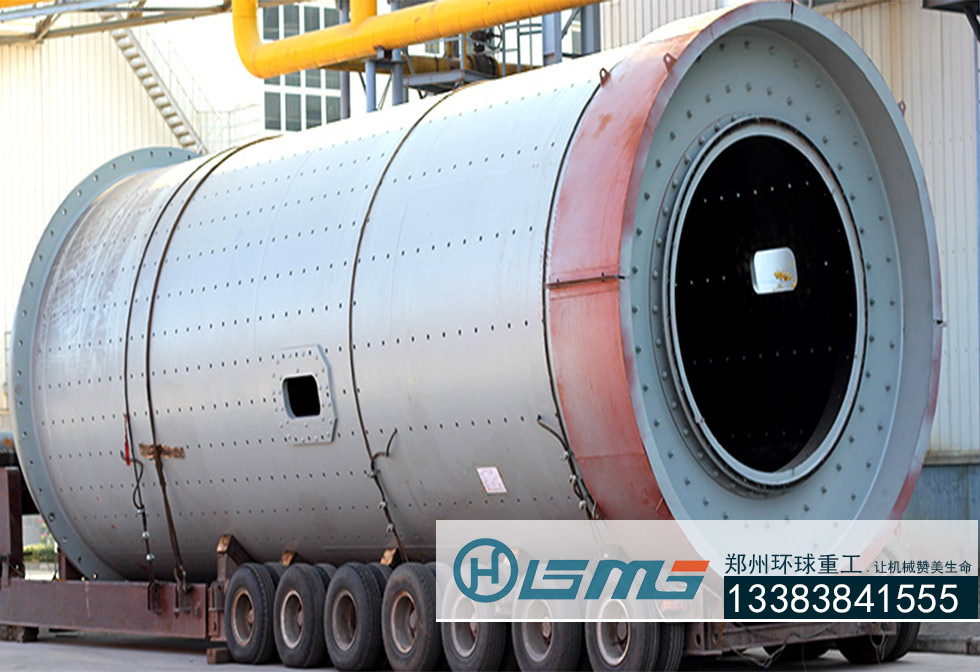

水泥磨/原料磨

【产品规格】: φ1.83×7m~φ4.6×14m

【生产能力】: 6.5-135t/h

【应用范围】: 主要应用于水泥硅酸盐制品生产行业。

原料磨分类

原料磨根据结构和磨粉生产方式不同可以分为普通原料磨、风扫原料磨、尾卸提升原料磨、中卸提升原料磨等各种原料磨设备,选择原料磨设备要结合实际的生产情况,才能达到上佳的经济效益。

水泥磨特点

水泥磨由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本水泥设备运转平稳,工作可靠。 根据物料及排矿方式,可选择干式水泥磨和湿式格子型水泥磨。

原料磨结构组成

原料磨由中空轴、端盖、进料装置、出料装置、传动装置、衬板、进风管等零部件组成,河南制砂机厂对原料磨磨仓采用了新颖的流线型设计,大大提高了磨机产量,在磨仓内配置不同结构的衬板组合,提高了磨粉效率,磨尾有引风管,电机有专门方便操作的DCS接口,方便用户集中控制操作。

水泥磨工作原理

水泥磨通常采用边缘传动方式,待磨物料经喂料机连续均匀的进入到水泥磨内部,电机通过减速机带动磨机筒体旋转运动,物料首先沿着中空轴螺旋进入第一磨仓内部,磨内的钢球介质和物料受到筒体的回旋转动产生的摩擦作用和离心力作用,物料在离心力的作用下被带到一定的高度后,呈料幕被抛撒泻落然后被钢球打击研磨,被粉碎的成品排出磨机经分选设备选出合格的物料,在循环粉磨系统中不合格的物料继续回到磨机受到研磨体的打击和研磨,直到细度合格。

原料磨的售前售后服务

原料磨主要应用在水泥厂的成品及原料的粉磨,关于原料磨的售前及售后我厂提供的服务,在此做详细介绍,售前根据客户的需求推荐符合客户的机型,根据客户提出的要求定制相关配套设备,用户在购机前公司会安排设备专业工作人员到现场考察并给出合理建议和最优方案;售后公司派工程人员到现场指挥安装,回答客户提出的问题并给出合理建议及解决方案,常年供应相关设备的易损件,配套设备的更换等一系列服务项目。

我公司生产的水泥磨/原料磨设备具有超好的性能及质量优势,受到了国内外用户的一致好评,在国内市场中占据了极高的地位。如果您对这款设备还有其他方面的疑问,欢迎您随时莅临我公司考察选购,我们一定会为您提供让您最满意的水泥磨/原料磨设备。

水泥磨/原料磨技术参数

产品规格(m) 磨机形式 传动形式 减速机 电机功率(kw) 生产能力(t/h) 总重量(t)
型号 速比
φ1.83×7 开流 边缘 ZD60 4.5 245 6.5-8 43.8
φ2.2×7.5 开流 边缘 ZD70 5 380 8-10 64.8
φ2.2×11 开流 边缘 D110 35.5 630 12-13 104.6
φ2.2×13 开流 边缘 D110 35.5 630 16-18 114
φ2.4×13 开流 边缘 D110 35.5 800 20-23 130.6
φ2.6×13 开流 边缘 MFY100 19.5 1000 28-32 158
φ3×9 圈流 边缘 D125 41.2 1000 28-36.5 167
φ3×11 圈流 边缘 D140 42.8 1250 36-47 180
φ3.2×13 开流 边缘 D140 36.5 1600 45-50 225
φ3.5×13 圈流 边缘 JDX1000 5.84 2000 60-65 275
φ3.8×13 开流 中心 MFY250 16.5 2500 60-62 320
φ4.2×13 开流 中心 JQS3550 15.6 3530 85-87 380
φ4.6×14 圈流 中心 JSI160-C 14.6 4200 120-135 485

 原料磨技术参数

产品规格(m) 磨机形式 传动形式 减速机 电机功率(kw) 生产能力(t/h) 总重量(t)
型号 速比
φ1.5×5.7 开流 边缘 ZD40 3.55 130 4.5-6 25.8
φ1.83×6.4 开流 边缘 ZD60 4.5 210 7.5-15 43
φ2.2×6.5 圈流 边缘 ZD70 5 380 14-26 60
φ2.4×7 圈流 边缘 ZD70 5 475 24-28 81
φ2.4×10 圈流 边缘 ZD80-4-Ⅱ 6.435 570 32-36 118
φ2.6×10 圈流 边缘 JDX710 6.3 800 45-50 130
φ3×9 开流 边缘 JDX800 6.3 1000 55-60 158
φ3.2×9 圈流 边缘 MBY900 7.1 1250 62-65 195
φ3.5×10 开流 边缘 JDX900 5.84 1250 70-75 200
φ3.8×7.5 圈流 边缘 JDX900 5.6 1600 80 233
φ4.6×10+3.5 圈流 中心 JQS3550 15.1 3550 190 415
φ4.6×10.5+3.5 圈流 中心 JQS3550 15.1 3550 210 476
