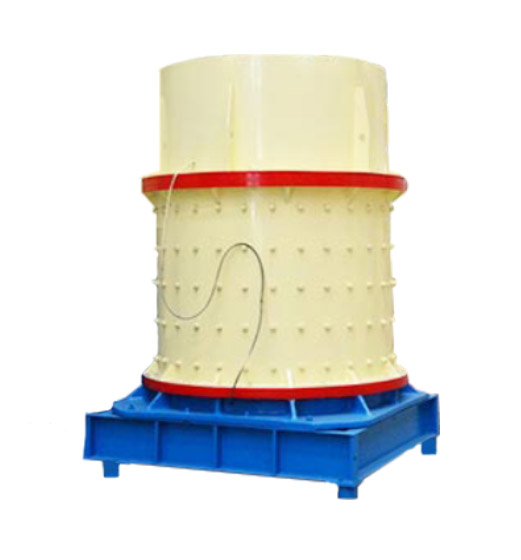

复合式破碎机
该复合式土壤破碎机包括一个土壤破碎仓和一个石灰破碎仓，石灰破碎仓的出料口下方设置有输料皮带，输料皮带的前端则位于土壤破碎仓的进料口处。
复合式破碎机
【进料粒度】100mm-200mm
【出品粒度】＜3mm 至 ＜5mm
【生产能力】10t/h-160t/h
【应用领域】 适用于建材、矿业、冶金、化工工业破碎石灰石、熟料、煤及其它矿石，其抗压强度不超过140兆帕湿度不大于15%。广泛适用于选矿设备。
【结构特征】它包括一个土壤破碎仓(1)和一个石灰破碎仓(2)，石灰破碎仓的出料口(3)下方设置有输料皮带(5)，输料皮带的前端则位于土壤破碎仓的进料口。
制砂机是在吸取行业内外先进细碎设备的基础上，优化设计而成的一种无筛条、可调式细碎设备，可广泛适用于选矿设备的主流设备之一。
立式制砂机是综合行业内外同类破碎机技术,对主要技术参数进行优化设计研制而成的打新一代破碎机,它的设制构造融锤式破碎机与反击式破碎机与一体特别适合于建材、矿山、化工、冶金、水泥、煤炭等行业破碎中等硬度低含水量的脆性物料。在水泥工业中该设备作为二级破碎。
制砂机属于路面工程机械，涉及一种复合式土壤破碎机。该复合式土壤破碎机包括一个土壤破碎仓和一个石灰破碎仓，石灰破碎仓的出料口下方设置有输料皮带，输料皮带的前端则位于土壤破碎仓的进料口处。本实用新型的装置既可省略干石灰预先水分化的工序，又可使高含水的土壤得到有效破碎，有利于施工质量的提高。复合式土壤破碎机，其特征是：它包括一个土壤破碎仓(1)和一个石灰破碎仓(2)，石灰破碎仓的出料口(3)下方设置有输料皮带(5)，输料皮带的前端则位于土壤破碎仓的进料口。
工作原理
块状矿石由进料斗落入上破碎腔内上甩料盘上，借助甩料盘的离心力将物料抛向
筒体的内壁，与安装在内壁上的反击板猛烈碰撞，同时物料互相撞击，使之破碎
或产生大量发丝裂纹，接着物料进入锥形转子腔后，在锥形空间呈螺旋状下落，
经冲压、挤压，使已有裂纹的矿石进一步被破碎。由于锥形转子与衬板间的斜度
，促使较小的物料向下迁移达到由大到小自动实现分级破碎。物料在锥形转子腔
内受锤头的打击，高速运行块料再次与反击板碰撞、物料流相互碰撞使物料经打
击、撞击、剪切、挤压面粉碎，从而提高破碎效率。
破碎比大，产量高，节能耐用
1.破碎比大。Z大进料粒度100～220mm，出料粒度：物料≤3mm占70-90%以上。
2.产量高。其破碎过程为通过式破碎，由于物料的通过量大，通过速度快，因而产量就高。相对而言，能耗就少。
3.高效、节能。本机与磨机配套使用，可使磨机产量提高40%左右，系统电耗下降30%左右。
4.易损件采用高硬度、高韧性多元合金耐磨材料，磨损少，寿命长。锤头与反击板间距可实现微调,确保产品粒度均匀。锤头可反转使用，锤头的利用率大大提高,寿命增加5倍左右。
5.本机通过对转子部及破碎腔的优化设计，形成多级连续破碎腔，使能量和空间得到充分利用，从而提高机器的性能。
6.独特的甩料盘结构，由甩料筋和甩料衬板圆周交叉分布组成，甩料筋磨损后可做甩料衬板用，大大提高了材料利用率，降低了使用成本。
7.运转平稳,噪音低,振动小,密封性好。操作方便,占地面积小，安装和维修方便；具有细碎、粗磨功能；结构简单合理、运行成本低
8.工作噪声低于75分贝（db级），粉尘污染少；运转平稳，噪音低，振动小，密封性好。操作方便，占地面积小，安装和维修方便。
复合破碎机性能特点：
（7）产品成立方体，堆积密度大，铁污染小。
技术参数
| 型号 | 给料粒度(mm) | 出料粒度(mm) | 产量(t/h) | 电机功率(kw) | 外形尺寸(mm) |
| PFL-800 | ＜ 50 | ＜ 3-5 | 10-20 | 22-37 | 2100×1200×1700 |
| PFL-1000 | ＜ 80 | ＜ 3-5 | 20-40 | 45-75 | 2600×1400×1900 |
| PFL-1250 | ＜ 150 | ＜ 3-5 | 40-70 | 75-132 | 2800×1600×2100 |
| PFL-1500 | ＜ 180 | ＜ 3-5 | 70-100 | 132-200 | 3100×1900×2200 |
| PFL-1750 | ＜ 200 | ＜ 3-5 | 130-190 | 200-315 | 3710×2360×1390 |
| PFL-2000 | ＜ 220 | ＜ 3-5 | 200-260 | 315-355 | 4100×2660×2620 |
